Acero Forco Recocido W.Nr:1.2714
Equivalencias:
NOMBRE COMERCIAL
UNE
W.Nr
AFNOR
DIN
AISI
FOR-CO
F5307
1.2714
60NCD64
55NiCrMoV7
L6
Composición Química:
C
Mn
Si
Cr
Ni
Mo
V
W
Otros
0.50
0.7
0.25
1.0
2.0
0.5
0.1
Descripción:
- Acero de herramientas para trabajo en caliente.
- Buena durabilidad, dureza uniforme, también en las piezas de grandes dimensiones.
- Resistencia a los impactos.
- Buen límite elástico y tenacidad.
- Tiene una gran resistencia al calor y una gran estabilidad a la variación dimensional.
- Estado de suministro: Bonificado a 370 HB y Recocido.
Aplicaciones:
- Apropiado para herramientas de soporte, piezas de apoyo, matrices de forja, hojas de cizalla en caliente, punzones y todas aquellas herramientas de tirada media y gran tenacidad.
Redondos
Planos
Propiedades físicas (valores medios) a temperatura ambiente:
- Módulo de Elasticidad: [10³ x N/mm 2 ]:215
- Densidad [g/cm 3 ]: 7,84
- Conductividad térmica [W/m.K]: 36,0
- Resistencia eléctrica [Ohm mm 2 /m]: 0,30
- Capacidad calorífica específica [J/g.K]: 0,46
- Rm: 1200-1300 MPa
- Rp: 0,2: 980-1080 MPa
- A: 5d:10%
Conductividad Térmica W/m.K:
20 °C 500 °C 600 ºC
36 36.8 36
Coeficiente de Expansión Térmica Lineal 10-6 ºC-1
20-100º
20-200º
20-300º
20-400º
20-500º
20-600º
20-700º
11.7
12
13
13.5
14
14.2
14.6
Este material se puede suministrar en estado de recocido o tratado. Tanto si el material es recocido como si es tratado y se le quisiera dar un tratamiento posterior para que adquiriera más dureza, habría que seguir este procedimiento:
Recocido blando:
- Proteger el acero y calentarlo en toda su masa a 650°-700 °C.
- Enfriar lentamente a temperatura ambiente.
- Con ello alcanzará una dureza alrededor de 248 HB.
Eliminación de tensiones:
- Para eliminar las tensiones del mecanizado se calienta toda la herramienta a 650° C manteniéndolo así durante una hora, seguido de un enfriamiento al aire.
Temple:
- Temperatura de austenización entre 830-900°C seguido de un enfriamiento en aceite o en aire.
- Dependiendo de cuál se realice se podrá alcanzar más o menos dureza.
Revenido:
- Realizar dos o tres revenidos. Adjuntamos tablas de dureza según se realice el enfriamiento por aire o por aceite.
Revenido (ºC)
100º
200º
300º
400º
500º
550º
600º
650º
En aceite HRc
57
55
52
49
45
42
39
35
En aceite N/mm²
2140
1980
1790
1620
1440
1340
1230
1110
Al aire HRc
55
53
50
47
43
40
37
33
Al Aire N/mm²
1980
1845
1680
1530
1360
1250
1160
1020

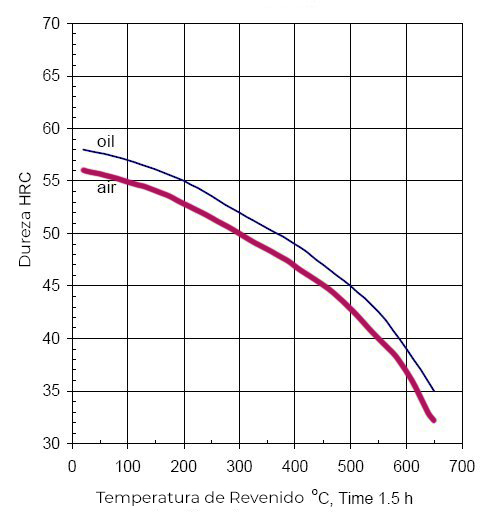

Curva de Revenido:
Solicitar Información
Solicítanos más información y asesoramiento sobre Nuestras Calidades de Aceros o cualquier otra cuestión que tengas y gustosamente te atenderemos.
