Acero Accrom 21 W.NR 1.2080
Acero Accrom 21 W.NR 1.2080
Equivalencias
| NOMBRE COMERCIAL | UNE | W.Nr | AFNOR | DIN | AISI | Accrom 21 | F521 | 1.2080 | Z200C12 | X210CR12 | D3 |
|---|
Composición Química
| C | Mn | Si | Cr | Ni | Mo | V | W | Otros | 2 | 0.3 | 0.3 | 11.5 |
|---|
Descripción
Acero para herramientas de trabajo en frío de estructura ledeburítica, alto contenido en cromo, buena penetración en el temple. Indeformable.
Estado de suministro: Recocido, 250 HB aprox. Laminado en caliente.
Aplicaciones
Útiles de corte hasta 3-4 mm de espesor. Cuchillas, rodillos de conformación, moldes para cerámica.
Formatos
Planos
Propiedades físicas (valores medios) a temperatura ambiente.
Módulo de Elasticidad: [10³ x N/mm 2 ]:210
Densidad [g/cm 3 ]: 7,67
Conductividad térmica [W/m.K]: 20,0
Resistencia eléctrica [Ohm mm 2 /m]: 0,65
Capacidad calorífica específica [J/g.K]: 0,46
Conductividad Térmica W/m.K
20 °C
20
Densidad g/cm3
20 °C
7.67
Coeficiente de Expansión Térmica Lineal 10-6 °C-1
| 20-100ºC | 20-200ºC | 20-300ºC | 20-400ºC | 20-500ºC | 20-600ºC | 20-700ºC | 11.7 | 12.0 | 12.4 | 12.9 | 13.3 | 13.6 | 14.0 |
|---|
TRATAMIENTO TERMICO EN EL PROCESO DE FABRICACION
El recocido y la normalización o alivio de tensiones son procesos de tratamiento térmico que se utilizan como paso intermedio en el proceso de fabricación para mejorar la estabilidad
dimensional y la mecanibilidad del acero. Ambos reducen las tensiones, pero el recocido blando modifica la composición química y las propiedades físicas reduciendo la dureza y
aumentando la ductilidad, mientras que el eliminado de tensiones no varía este tipo de propiedades. Su objetivo es reducir la tensión.
Recocido blando
Calentar el acero en toda su masa entre 800 – 840 °C Enfriar lentamente. El material así alcanzará una dureza de 250 HB para tener una tenacidad uniforme.
Eliminación de tensiones
Después del mecanizado calentar la herramienta en toda su masa a 650 °C durante una hora. Enfriar al aire. Esta operación reduce la variación dimensional durante el tratamiento térmico.
Tratamiento térmico
Eliminación de tensiones
Al igual que en el proceso de fabricación, después del mecanizado, de deformación, de piezas tratadas con envejecimiento o tratamiento subcero, se puede realizar un tratamiento térmico para reducir o eliminar las tensiones internas, sin cambiar la estructura del material ni sus propiedades mecánicas. Consultar al tratamentista para determinar la temperatura más adecuada.
Temple
Temperatura de precalentamiento a 550-600ºC previo a la temperatura de austenización entre 940-980°C seguido de un enfriamiento en aceite.
Revenido
Posteriormente se realizará un revenido a 400 °C Dureza máxima después del tratamiento térmico 63-64 HRc

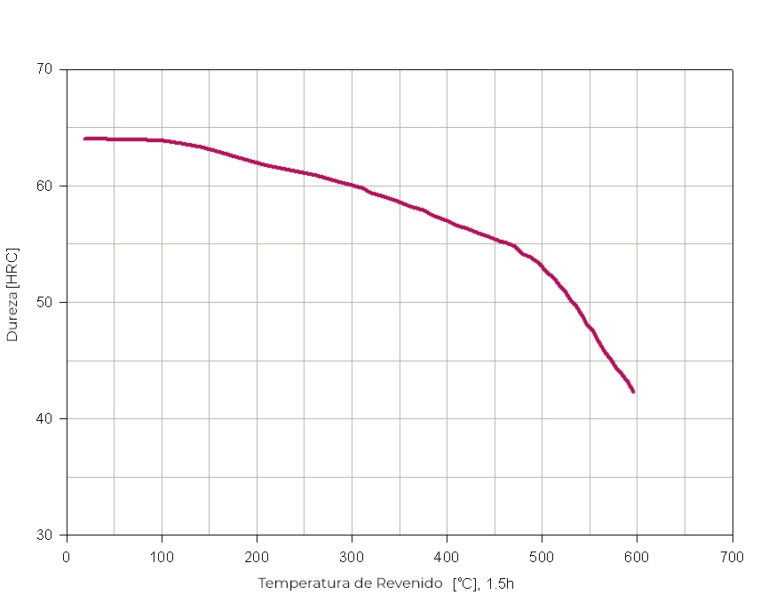

Curva de Revenido
