Acero SPAC INOX W.Nr. 1.2083

Equivalencias

NOMBRE COMERCIAL 1	UNE	W.Nr	AFNOR	DIN	AISI
SPAC INOX	F5263	1.2083	Z40C14	X42Cr13	420

Composición Química

C	Mn	Si	Cr	Ni	Mo	V	W	Otros
0.45	0.5	0.9	13.6		0.3

Descripción

Acero inoxidable martensítico de herramientas para trabajo en frío. Buena resistencia a la corrosión, buen pulido, buena mecanibilidad y resistencia al desgaste.
Estado de suministro: Recocido. 210 HB

Aplicaciones

Apropiado para moldes con necesidades de resistencia a la corrosión, PVC, cubertería, quirúrgico, artículos médicos. Toda clase de herramientas de corte y cuchillería.

Formatos

Redondos

Planos

Propiedades físicas (valores medios) a temperatura ambiente.

Módulo de Elasticidad: [10³ x N/mm 2 ]:210
Densidad [g/cm 3 ]: 7,80
Conductividad térmica [W/m.K]: 24
Capacidad calorífica específica [J/g.K]: 0,46

Coeficiente de Expansión Térmica Lineal 10-6 °C-1

20-100ºC	20-200ºC	20-300ºC	20-400ºC	20-500ºC	20-600ºC	20-700ºC
11.3	11.2	11.4	11.7	12	12.4	12.8

TRATAMIENTO TÉRMICO EN EL PROCESO DE FABRICACIÓN

El recocido y la normalización o alivio de tensiones son procesos de tratamiento térmico que se utilizan como paso intermedio en el proceso de fabricación para mejorar la estabilidad
dimensional y la mecanibilidad del acero. Ambos reducen las tensiones, pero el recocido blando modifica la composición química y las propiedades físicas reduciendo la dureza y
aumentando la ductilidad, mientras que el eliminado de tensiones no varía este tipo de propiedades. Su objetivo es reducir la tensión.

Recocido blando

Proteger el acero y calentarlo en toda su masa entre 760-800 °C. Posteriormente enfriarlo a temperatura ambiente. Dureza producida máxima, unos 240 HB

Eliminación de tensiones

Para eliminar las tensiones de la laminación se calienta a 650°C durante dos horas y después se deja enfriar lentamente a 500°C.

TRATAMIENTO TÉRMICO

Eliminación de tensiones
Al igual que en el proceso de fabricación, después del mecanizado, de deformación, de piezas tratadas con envejecimiento o tratamiento subcero, se puede realizar un tratamiento térmico para reducir o eliminar las tensiones internas, sin cambiar la estructura del material ni sus propiedades mecánicas. Consultar al tratamentista para determinar la temperatura más adecuada.

Temple

Temperatura de precalentamiento 600-850°C. Posteriormente la temperatura de austenización entre 1000-1050°C. Enfriar en aceite, horno, o baño calinte de aire a 500-550°C.
Proteger la herramienta contra la descarburación y oxidación durante el tratamiento.

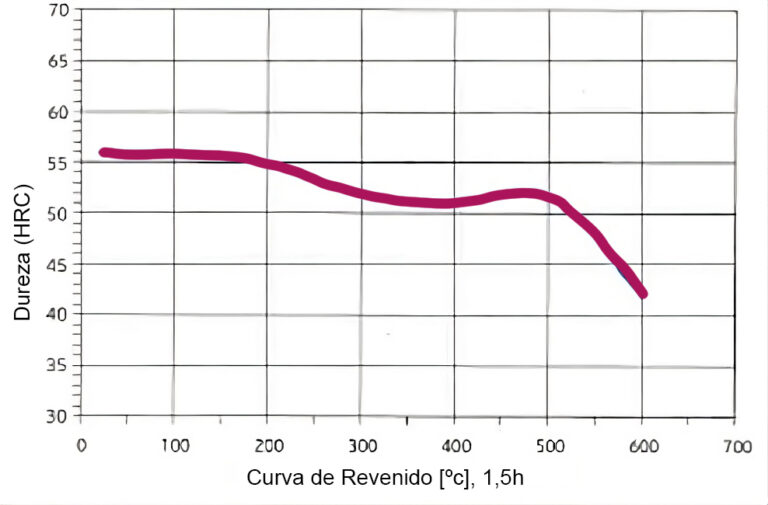

Revenido

Temperatura de revenido entre 250-570°C. Dureza posterior 54-55 HRc

Resistencia a la corrosión

El 1.2083 (Spac Inox) es resistente a la corrosión de la atmósfera (oxígeno), agua fría, ácidos, líquidos alcalinos, zumos, líquidos vegetales.
