Acero Stamp 25 W.Nr: 1.2550

Equivalencias

NOMBRE COMERCIAL	UNE	W.Nr	AFNOR	DIN	AISI
STAMP 25	F524	1.2550	55WC20	60WCrV8	S1

Composición Química

C	Mn	Si	Cr	Ni	Mo	V	W	Otros
0.55	0.3	0.9	1.0			0.15	1.3

Descripción

Acero de herramientas para trabajo en frío, con una gran resistencia al impacto combinada con una buenísima tenacidad. Buena resistencia a la compresión. Debido a su temperatura de tratamiento térmico no es apto para ciertos recubrimientos. Material aleado al tugsteno.

Aplicaciones

Apropiado para matrices de corte, punzones, útiles para la industria maderera, estampación de chapa de hierro hasta 14 mm, cuchillería.

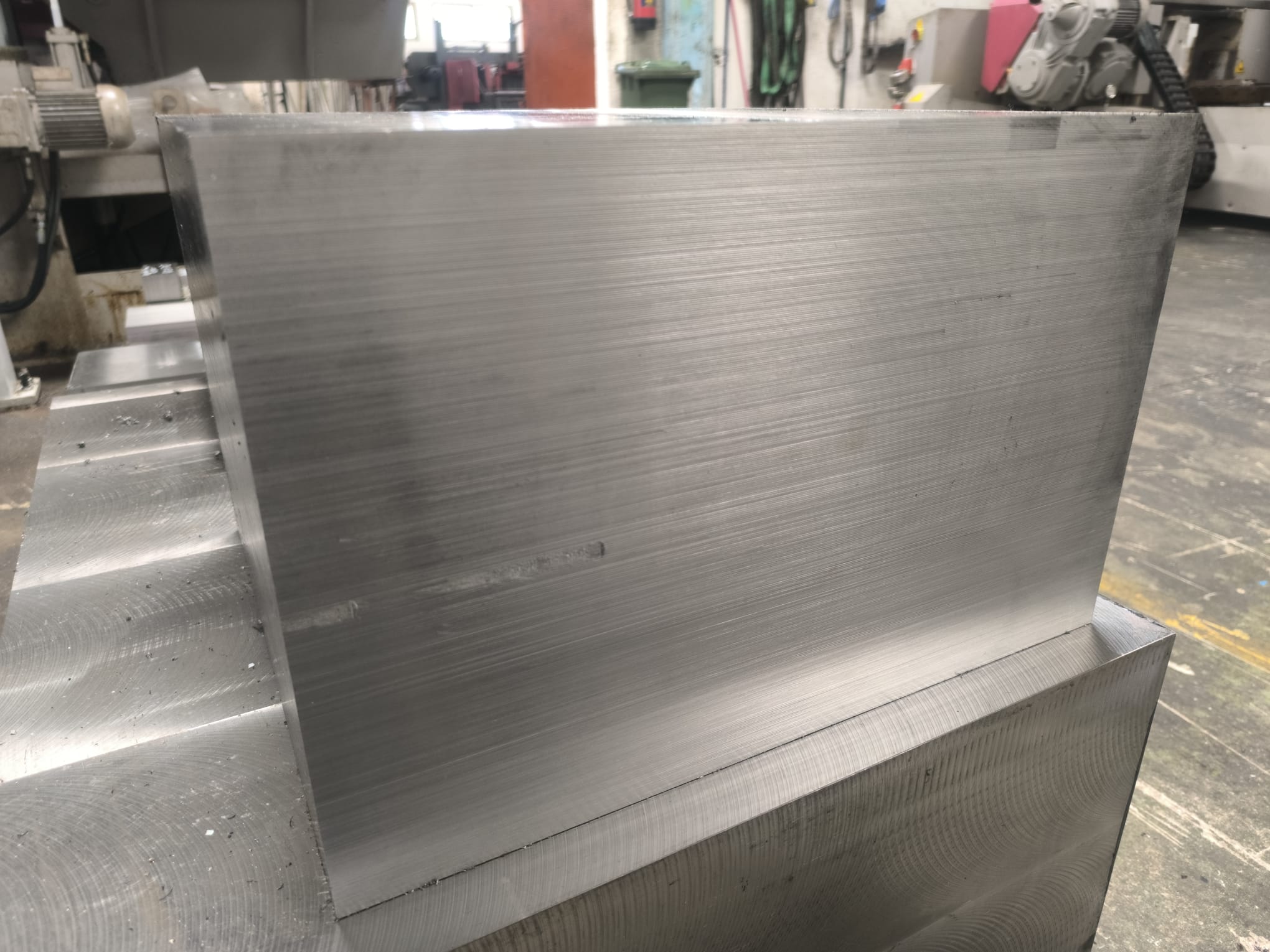

Formatos

Planos

Propiedades físicas (valores medios) a temperatura ambiente.

Módulo de Elasticidad: [10³ x N/mm 2 ]: 190-210
Densidad [g/cm 3 ]: 7,91
Conductividad térmica [W/m.K]: 25,0
Resistencia eléctrica [Ohm mm 2 /m]: 0,30
Capacidad calorífica específica [J/g.K]: 0,46

Coeficiente de Expansión Térmica Lineal 10-6 °C-1

20-100ºC	20-200ºC	20-300ºC	20-400ºC	20-500ºC
11.0	12.4	12.9	13.4	14.8

TRATAMIENTO TÉRMICO EN EL PROCESO DE FABRICACIÓN

El recocido y la normalización o alivio de tensiones son procesos de tratamiento térmico que se utilizan como paso intermedio en el proceso de fabricación para mejorar la estabilidad
dimensional y la mecanibilidad del acero. Ambos reducen las tensiones, pero el recocido blando modifica la composición química y las propiedades físicas reduciendo la dureza y
aumentando la ductilidad, mientras que el eliminado de tensiones no varía este tipo de propiedades. Su objetivo es reducir la tensión.

Recocido blando

Calentar el acero en toda su masa entre 710 – 750 °C Enfriar lentamente al aire. El material así alcanzará una dureza de 225 HB .

Eliminación de tensiones

Después del mecanizado calentar la herramienta en toda su masa a 650 °C durante una hora. Enfriar al aire. Esta operación reduce la variación dimensional durante el tratamiento térmico.

TRATAMIENTO TÉRMICO

Eliminación de tensiones
Al igual que en el proceso de fabricación, después del mecanizado, de deformación, de piezas tratadas con envejecimiento o tratamiento subcero, se puede realizar un tratamiento térmico para reducir o eliminar las tensiones internas, sin cambiar la estructura del material ni sus propiedades mecánicas. Consultar al tratamentista para determinar la temperatura más adecuada.

Temple

Temperatura de austenización entre 850-900ºC

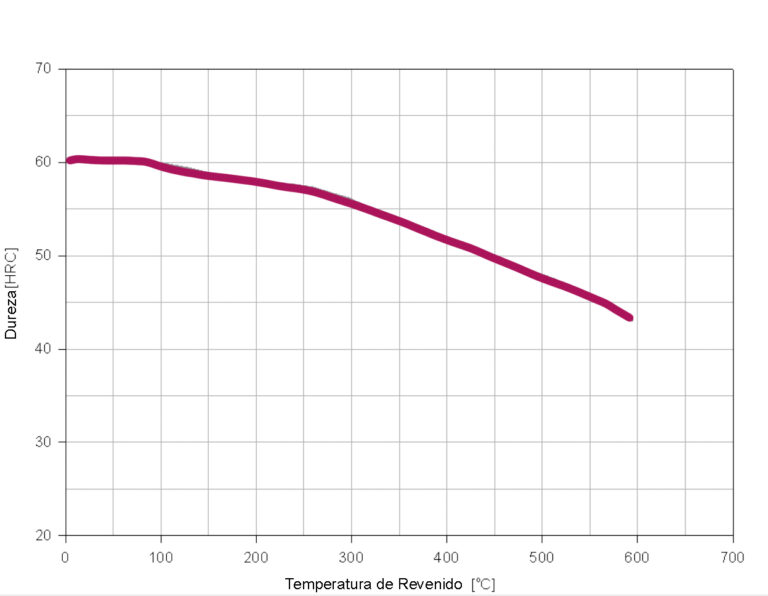

Revenido

Posteriormente se realizará un revenido entre 180-220°C Dureza máxima después del tratamiento térmico 60 HRc
