Acero TCA Excel W.Nr: 1.2344 ESR

Equivalencias

NOMBRE COMERCIAL 1	UNE	W.Nr	AFNOR	DIN	AISI
MAGNUS 22	F531	1.2344 ESR	Z40CDV5	X40CrMoV5.1	H13

Composición Química

C	Mn	Si	Cr	Ni	Mo	V	W	Otros
0.39	0.4	1.0	5.3		1.4	0.9

Descripción

Acero refundido (ESR) para trabajo en caliente con alta resistencia a la fatiga térmica. Buena resistencia mecánica y alta tenacidad y ductibilidad en todas las direcciones. Estabilidad dimensional. Mantiene la dureza y la tenacidad a elevadas temperaturas. Estado de suministro: Recocido a unos 185HB. Admite nitruración, recubrimientos tipo cromo-duro, fotograbado, y una alta capacidad de pulido después del rectificado.

Aplicaciones

Utillajes con altas prestaciones, fundición, extrusión, estampación en caliente, moldes
de inyección y compresión, útiles en frío de grandes exigencias, embutición de chapa
gruesa donde la resistencia al desgaste no sea un factor fundamental.

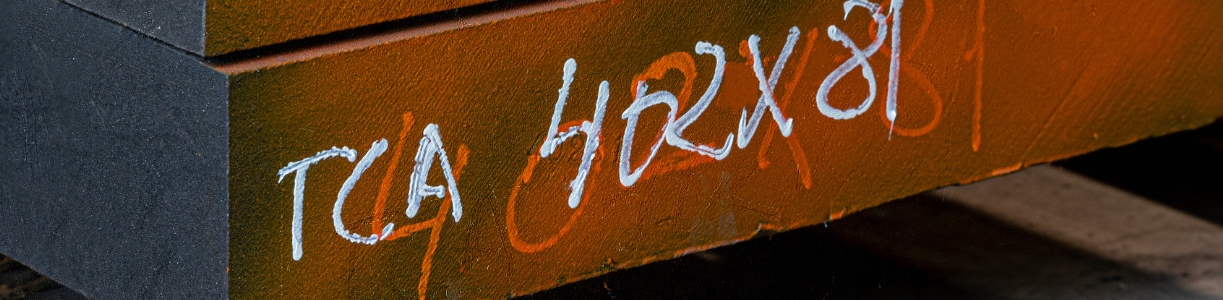

Formatos

Redondos

Planos

Propiedades físicas (valores medios) a temperatura ambiente.

Módulo de Elasticidad: [10³ x N/mm 2 ]:215
Densidad [g/cm 3 ]: 7,78
Conductividad térmica [W/m.K]: 25,0
Resistencia eléctrica [Ohm mm 2 /m]: 0,52
Capacidad calorífica específica [J/g.K]: 0,46

Conductividad Térmica W/m.K

20 °C 500 °C 600 °C
25 28 29

Densidad g/cm3

20 °C 500 °C 600°C
7.78 7.63 7.56

Coeficiente de Expansión Térmica Lineal 10-6 °C-1

20-100ºC	20-200ºC	20-300ºC	20-400ºC	20-500ºC	20-600ºC	20-700ºC
10.7	11.9	12.1	12.4	12.6	13.1	13.5

TRATAMIENTO TÉRMICO EN EL PROCESO DE FABRICACIÓN

El recocido y la normalización o alivio de tensiones son procesos de tratamiento térmico que se utilizan como paso intermedio en el proceso de fabricación para mejorar la estabilidad
dimensional y la mecanibilidad del acero. Ambos reducen las tensiones, pero el recocido blando modifica la composición química y las propiedades físicas reduciendo la dureza y aumentando la ductilidad, mientras que el eliminado de tensiones no varía este tipo de propiedades. Su objetivo es reducir la tensión.

Recocido blando

Proteger el acero y calentarlo en toda su masa a 760-820 °C. Con ello alcanzará una dureza alrededor de 225 HB.

Tratamiento Térmico

Al igual que en el proceso de fabricación, después del mecanizado, de deformación, de piezas tratadas con envejecimiento o tratamiento subcero, se puede realizar un tratamiento térmico para reducir o eliminar las tensiones internas, sin cambiar la estructura del material ni sus propiedades mecánicas. Consultar al tratamentista para determinar la temperatura más adecuada.

Temple

Temperatura de precalentamiento 750 C° Temperatura de austenización entre 1020-1060°C seguido de un enfriamiento en aceite.

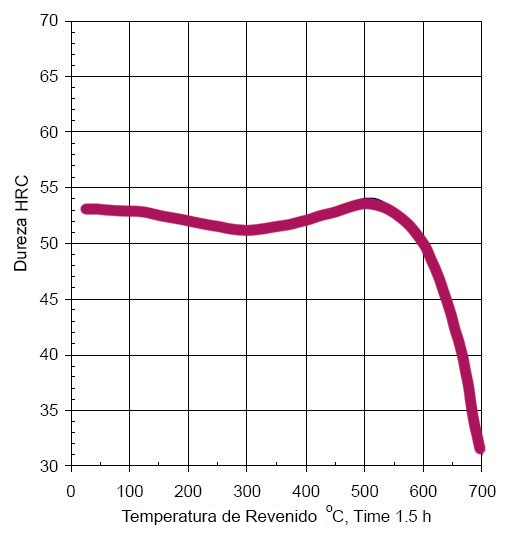

Revenido

Realizar dos o tres revenidos cuando el utillaje alcance entre los 50-70 °C La temperatura mínima de revenido son 180 °C El rango de revenido es entre 425-525°C.
Dureza máxima 55 HRc.
