Acero UDDAX W.Nr: 1.2311

Equivalencias

NOMBRE COMERCIAL	UNE	W.Nr	AFNOR	DIN	AISI
UDDAX	F5302	1.2311	40CMD8	40CrMnMo7	P20

Composición Química

C	Mn	Si	Cr	Ni	Mo	V	W	Otros
0.4	1.5	0.3	1.9		0.2	0.1

Descripción

Acero de herramientas para trabajo en frío y en caliente. Buena mecanibilidad y un buen pulido. Admite nitruración. Buena soldabilidad con los métodos habituales.
Estado de suministro: Bonificado a 300 HB

Aplicaciones

Apropiado para moldes de inyección de plástico. Soplado. Ejes, sufrideras, troqueles de martillos de forja.

Formatos

Redondos

Planos

Propiedades físicas (valores medios) a temperatura ambiente.

Módulo de Elasticidad: [10³ x N/mm 2 ]:210
Densidad [g/cm 3 ]: 7,83
Conductividad térmica [W/m.K]: 34,0

Propiedades Mecánicas

Rm: 950-1150 MPa
Rp 0,2: 680-860 MPa
A 5d: 13%

Coeficiente de Expansión Térmica Lineal 10-6 °C-1

20-100ºC	20-200ºC	20-300ºC	20-400ºC	20-500ºC	20-600ºC	20-700ºC
11.7	13.1	13.5	14	14.5	14.6	14.7

TRATAMIENTO TÉRMICO EN EL PROCESO DE FABRICACIÓN

El recocido y la normalización o alivio de tensiones son procesos de tratamiento térmico que se utilizan como paso intermedio en el proceso de fabricación para mejorar la estabilidad
dimensional y la mecanibilidad del acero. Ambos reducen las tensiones, pero el recocido blando modifica la composición química y las propiedades físicas reduciendo la dureza y
aumentando la ductilidad, mientras que el eliminado de tensiones no varía este tipo de propiedades. Su objetivo es reducir la tensión.

Recocido blando

Proteger el acero y calentarlo en toda su masa a 710°-740 °C. Enfriar lentamente a temperatura ambiente. Con ello alcanzará una dureza alrededor de 230 HB.

Eliminado de tensiones

Para eliminar las tensiones del mecanizado se calienta toda la herramienta a 650° C manteniéndolo así entre una hora y dos horas, seguido de un enfriamiento al aire. Este material está destinado a usarse en estado de templado y revenido en la forma que se suministra. No obstante, cuando el acero deba someterse a algún tratamiento para conseguir mayor dureza. Para poder realizar este tratamiento térmico en este material es necesario que vuelva a estado de recocido.

Temple

Temperatura de austenización entre 830-880°C seguido de un enfriamiento en aceite, al aire o baño en caliente a una temperatura de entre 180-220°C. Con esto el material alcanzaría una dureza 50 HRc.

Revenido

Realizar dos o tres revenidos. Adjuntamos tablas de dureza según se realice el enfriamiento por aire o por aceite. Dureza máxima 51 HRc

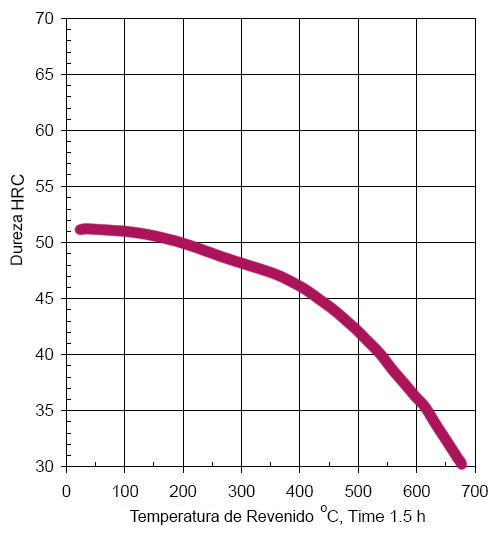

Temperatura de revenido/dureza Rowell (HRc)

100ºC	200ºC	300ºC	400ºC	500ºC	600ºC	700ºC
51	50	48	46	42	36	29
