Acero UTP 7 ESR

Equivalencias

NOMBRE COMERCIAL 1	UNE	W.Nr	AFNOR	DIN	AISI
UTP 7 ESR

Composición Química

C	Mn	Si	Cr	Ni	Mo	V	W	Otros
0.52	0.30	0.25	4.8	0.6	3.0	0.6

Descripción

Acero de herramientas para trabajo en caliente. Es un acero que tienen una gran tenacidad, una alta dureza para el trabajo adecuada a las tensiones requeridas, con una alta conductividad térmica, un buen pulido, excelente dureza, muy limpio de impurezas gracias a un proceso ESR muy exhaustivo, y una excelente homogeneidad en su estructura.
Estado de suministro: Recocido. 229 HB Laminado en caliente. Refundido

Aplicaciones

Apropiado para fabricación de matrices de forja, matrices de fundición de aluminio, para extrusión, estampación en caliente, herramientas en caliente y la industria de cuchillería y corte.

Formatos

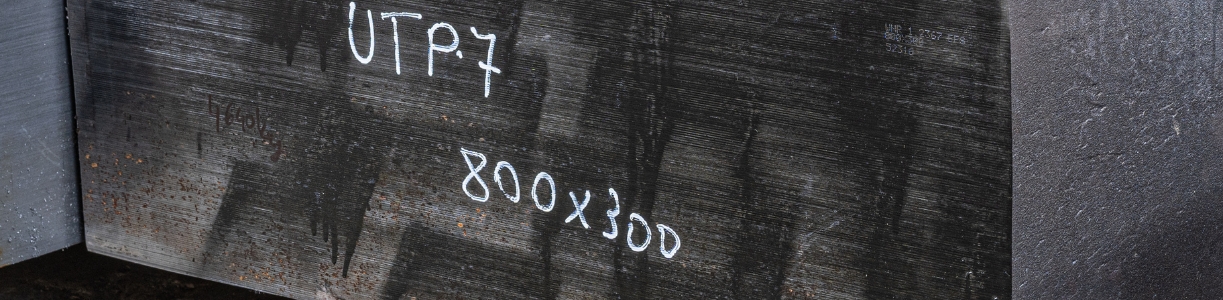

Planos

Propiedades físicas (valores medios) a temperatura ambiente.

Módulo de Elasticidad: [10³ x N/mm 2 ]:215
Densidad [g/cm 3 ]: 7,80 a 20°
Conductividad térmica [W/m.K]: 32,0 a 20°C
Resistencia eléctrica [Ohm mm 2 /m]: 0,50

Coeficiente de Expansión Térmica Lineal 10-6 °C-1

20-100ºC	20-200ºC	20-300ºC	20-400ºC	20-500ºC	20-600ºC	20-700ºC
11.6	11.6	11.8	12.1	12.4	12.1

TRATAMIENTO TÉRMICO EN EL PROCESO DE FABRICACIÓN

El recocido y la normalización o alivio de tensiones son procesos de tratamiento térmico que se utilizan como paso intermedio en el proceso de fabricación para mejorar la estabilidad
dimensional y la mecanibilidad del acero. Ambos reducen las tensiones, pero el recocido blando modifica la composición química y las propiedades físicas reduciendo la dureza y
aumentando la ductilidad, mientras que el eliminado de tensiones no varía este tipo de propiedades. Su objetivo es reducir la tensión.

Recocido blando

Proteger el acero y calentarlo en toda su masa a 780-840 °C. Enfriar la superficie entre 10 y 20°C por hora hasta los 600°C. Después enfriar al aire. Con ello alcanzará una dureza alrededor de 229 HB.

Eliminación de tensiones

Para eliminar las tensiones de la laminación se calienta la pieza entre 650°-700°C durante dos horas y después se deja enfriar al aire a temperatura ambiente a 20°C hora.

TRATAMIENTO TÉRMICO

Eliminación de tensiones
Al igual que en el proceso de fabricación, después del mecanizado, de deformación, de piezas tratadas con envejecimiento o tratamiento subcero, se puede realizar un tratamiento térmico para reducir o eliminar las tensiones internas, sin cambiar la estructura del material ni sus propiedades mecánicas. Consultar al tratamentista para determinar la temperatura más eliminación no cambia ni la estructura del material ni sus propiedades mecánicas.

Temple

Precalentar la herramienta a unos 650°C , temperatura de austenización entre 1040-1060°C. Enfriar al aire, en aceite, en horno, o en baño de sales a 500-550°C

Revenido

El revenido se realiza inmediatamente después del tratamiento. Cuando la pieza alcanza entre 70 y 90°C se recomienda dar en esta calidad tres revenidos. El primero transforma la austenita retenida disminuyéndola. El segundo, forma la nueva estructura martensita, y el tercero estabiliza la microestructura del material. Dureza máxima 62 HRc
