Acero Bonac Inox W.Nr 1.2316

Equivalencias

NOMBRE COMERCIAL	UNE	W.Nr	AFNOR	DIN	AISI
BONAC INOX		1.2316	Z40CD16	X36CrMn17

Composición Química

C	Mn	Si	Cr	Ni	Mo	V	W	Otros
0.3	1.35	0.35	16.7	Max.1%	1,20			S 0.12

Descripción

Acero inoxidable martensítico laminado en caliente, templado y revenido. Resistente a la corrosión. Dureza uniforme. Excelente mecanibilidad debido a su pequeño contenido en azufre. Buen pulido y resistencia a la compresión.
Estado de suministro: Bonificado. 330 HB

Aplicaciones

Apropiado para placas soporte para moldes de plástico (PVC,) y caucho, matrices de extrusión, material quirúrgico, cuchillería.

Formatos

Redondos

Planos

Propiedades físicas (valores medios) a temperatura ambiente.

Módulo de Elasticidad: [10³ x N/mm 2 ]:210
Densidad [g/cm 3 ]: 7,71
Conductividad térmica [W/m.K]: 15

Coeficiente de Expansión Térmica Lineal 10 -6 °C -1

20-100ºC	20-200ºC	20-300ºC	20-400ºC	20-500ºC	20-600ºC	20-700ºC
10.7	11.7	11.7	11.7	11.8	11.9	12.4

Esta calidad se suministra tratada. Si se quisiera realizar algún tratamiento para conseguir mayor dureza deben de tenerse en cuenta las siguientes instrucciones:

Recocido blando

Proteger el acero y calentarlo en toda su masa entre 800-850°C. Posteriormente enfriarlo a 20°C por hora hasta 650°C y luego libremente al aire. Dureza producida máxima, unos 250 HB

Eliminación de tensiones

Para eliminar las tensiones de la laminación se calienta hasta un máximo de 550°C durante dos horas y después se deja enfriar lentamente al aire.

Temple

Temperatura de austenización entre 1000-1050°C. Enfriar en aceite, horno, o baño caliente a 500-550°C.

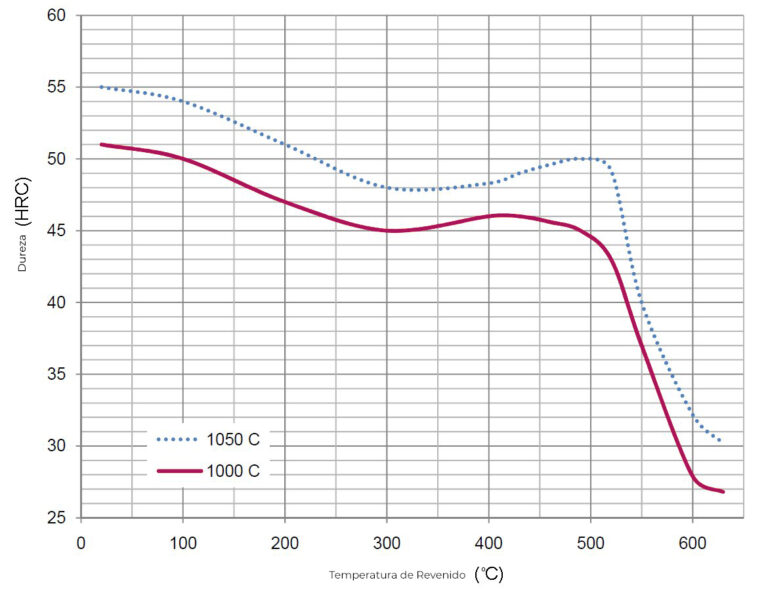

Revenido

Temperatura de revenido entre 100-200°C
Dureza posterior al tratamiento 49 HRc
