Acero Accrom 21 W.NR:1.2080
Equivalencias:
NOMBRE COMERCIAL
UNE
W.Nr
AFNOR
DIN
AISI
Accrom 21
F521
1.2080
Z200C12
X210CR12
D3
Composición Química:
C
Mn
Si
Cr
Ni
Mo
V
W
Otros
2
0.35
0.3
11.5
Descripción:
Acero para herramientas de trabajo en frío de estructura ledeburítica, alto contenido en cromo, buena penetración en el temple.
Indeformable.
Estado de suministro: Recocido, 250 HB aprox. Laminado en caliente.
Aplicaciones:
- Útiles de corte hasta 3-4 mm de espesor.
- Cuchillas, rodillos de conformación, moldes para cerámica.
Planos
Propiedades físicas (valores medios) a temperatura ambiente:
- Módulo de Elasticidad: [10³ x N/mm 2 ]:210
- Densidad [g/cm 3 ]: 7,67
- Conductividad térmica [W/m.K]: 20,0
- Resistencia eléctrica [Ohm mm 2 /m]: 0,65
- Capacidad calorífica específica [J/g.K]: 0,46
Conductividad Térmica W/m.K:
- 20 °C
- 20
Densidad g/cm3:
- 20 °C
- 7.67
Coeficiente de Expansión Térmica Lineal 10-6 ºC-1
20-100º
20-200º
20-300º
20-400º
20-500º
20-600º
20-700º
11.7
12.0
12.4
12.9
13.3
13.6
14.0
TRATAMIENTO TÉRMICO EN EL PROCESO DE FABRICACIÓN:
- El recocido y la normalización o alivio de tensiones son procesos de tratamiento térmico que se utilizan como paso intermedio en el proceso de fabricación para mejorar la estabilidad
dimensional y la mecanibilidad del acero. - Ambos reducen las tensiones, pero el recocido blando modifica la composición química y las propiedades físicas reduciendo la dureza y aumentando la ductilidad, mientras que el eliminado de tensiones no varía este tipo de propiedades.
- Su objetivo es reducir la tensión.
Recocido blando:
- Calentar el acero en toda su masa entre 800 – 840 °C
- Enfriar lentamente.
- El material así alcanzará una dureza de 250 HB para tener una tenacidad uniforme.
Eliminación de tensiones:
- Después del mecanizado calentar la herramienta en toda su masa a 650 °C durante una hora.
- Enfriar al aire.
- Esta operación reduce la variación dimensional durante el tratamiento térmico.
TRATAMIENTO TÉRMICO:
Eliminación de tensiones:
- Al igual que en el proceso de fabricación, después del mecanizado, de deformación, de piezas tratadas con envejecimiento o tratamiento subcero, se puede realizar un tratamiento térmico para reducir o eliminar las tensiones internas, sin cambiar la estructura del material ni sus propiedades mecánicas.
- Consultar al tratamentista para determinar la temperatura más adecuada.
Temple:
- Temperatura de precalentamiento a 550-600ºC previo a la temperatura de austenización entre 940-980°C seguido de un enfriamiento en aceite.
Revenido:
- Posteriormente se realizará un revenido a 400 °C Dureza máxima después del tratamiento térmico 63-64 HRc

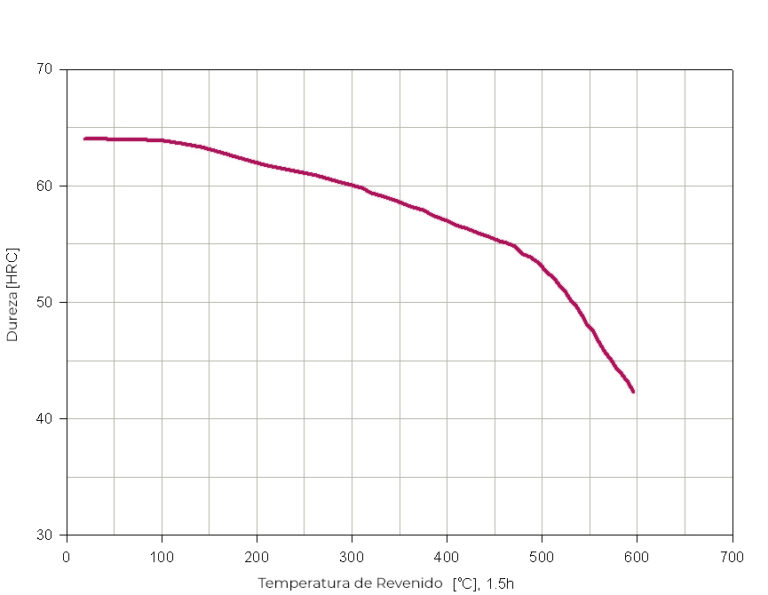

Curva de Revenido:
Solicitar Información
Solicítanos más información y asesoramiento sobre Nuestras Calidades de Aceros o cualquier otra cuestión que tengas y gustosamente te atenderemos.
