Acero ACPR 23N W.Nr:1.3343
Equivalencias:
NOMBRE COMERCIAL
UNE
W.Nr
AFNOR
DIN
AISI
ACPR 23
F5605
1.3343
Z85WDCV06-05-04-02
HS6-5-2
M2
Composición Química:
C
Mn
Si
Cr
Ni
Mo
V
W
Otros
1.0
4.2
5
2.0
6.4
Descripción:
- Acero rápido para herramientas de trabajo en frío con alta resistencia para soportar altas temperaturas.
- Gran tenacidad, resistencia al desgaste y capacidad de corte.
- Una gran respuesta al tratamiento térmico global.
- Estado de suministro: Recocido. Dureza: 280 HB
Aplicaciones:
Apropiado para la industria de la cuchillería, herramientas para la madera, para trabajos en frío, rodillos de conformación, herramientas de corte.
Redondos
Planos
Propiedades físicas (valores medios) a temperatura ambiente:
- Módulo de Elasticidad: [10³ x N/mm 2 ]:217
- Densidad [g/cm3]: 8,12
- Conductividad térmica [W/m.K]: 19,0
- Resistencia eléctrica [Ohm mm2/m]: 0,54
- Capacidad calorífica específica [J/g.K]: 0,4
Coeficiente de Expansión Térmica Lineal 10-6 ºC-1
20-100º
20-200º
20-300º
20-400º
20-500º
20-600º
20-700º
11.7
11.6
11.9
12.4
12.6
13.1
13.4
TRATAMIENTO TÉRMICO EN EL PROCESO DE FABRICACIÓN:
- El recocido y la normalización o alivio de tensiones son procesos de tratamiento térmico que se utilizan como paso intermedio en el proceso de fabricación para mejorar la estabilidad
dimensional y la mecanibilidad del acero. - Ambos reducen las tensiones, pero el recocido blando modifica la composición química y las propiedades físicas reduciendo la dureza y aumentando la ductilidad, mientras que el eliminado de tensiones no varía este tipo de propiedades.
- Su objetivo es reducir la tensión.
Recocido blando:
- Proteger el acero y calentarlo en toda su masa a 820-880 °C. Dejar enfriar al aire a temperatura ambiente.
- Esto produce una dureza Brinell de 280 HB
Eliminación de tensiones:
- Después del desbastado en máquina calentar la herramienta en toda su masa a 650°C unas dos horas.
- Enfriar lentamente hasta 500°C y posteriormente a temperatura ambiente.
TRATAMIENTO TÉRMICO:
Eliminación de tensiones:
- Al igual que en el proceso de fabricación, después del mecanizado, de deformación, de piezas tratadas con envejecimiento o tratamiento subcero, se puede realizar un tratamiento térmico para reducir o eliminar las tensiones internas, sin cambiar la estructura del material ni sus propiedades mecánicas.
- Consultar al tratamentista para determinar la temperatura más adecuada.
Temple:
- Se precalienta a una temperatura de 850-1050°C.
- La temperatura de austenización posterior es a 1180-1230°C.
Revenido:
- Se realizaría un revenido en aceite o en baño de sal durante una hora entre 540-560°C.
- Recomendable asegurar los tres revenidos en esta calidad.
- Dureza máxima que alcanza 65-66 HRc

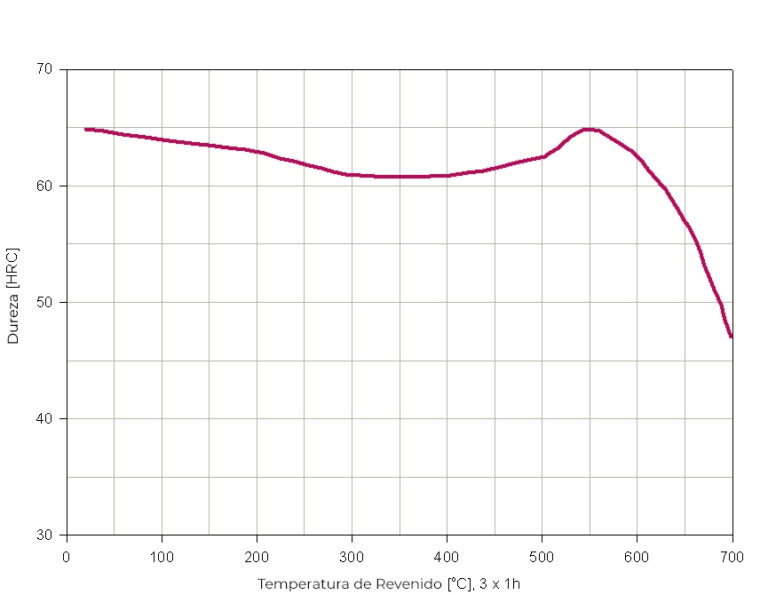

Curva de Revenido:
Solicitar Información
Solicítanos más información y asesoramiento sobre Nuestras Calidades de Aceros o cualquier otra cuestión que tengas y gustosamente te atenderemos.
