Acero Bensso 67 W.Nr:1.2767
Equivalencias:
NOMBRE COMERCIAL
UNE
W.Nr
AFNOR
DIN
AISI
BENSSO67
1.2767
45NCD16
45NiCrMo16
Composición Química:
C
Mn
Si
Cr
Ni
Mo
V
W
Otros
0.45
0.35
0.30
1.25
4.0
0.25
Descripción:
- Acero para trabajo en frío aleado al níquel.
- Buena templabilidad, buena resistencia al desgaste junto con una alta tenacidad por el contenido en níquel.
- Buena resistencia a la compresión, con un fácil pulido y admite electroerosión por hilo.
Aplicaciones:
- Apropiado para matrices de forja, para matrices de series cortas, conformado en caliente, herramientas de prensado, cojinetes.
Planos
Propiedades físicas (valores medios) a temperatura ambiente:
- Módulo de Elasticidad: [10³ x N/mm 2 ]:210
Densidad [g/cm 3 ]: 7,86 - Conductividad térmica [W/m.K]: 28,0
Coeficiente de Expansión Térmica Lineal 10-6 ºC-1
20-100º
20-200º
20-300º
20-400º
20-500º
20-600º
11.6
12.4
13.0
13.5
13.7
13.8
TRATAMIENTO TÉRMICO EN EL PROCESO DE FABRICACIÓN:
- El recocido y la normalización o alivio de tensiones son procesos de tratamiento térmico que se utilizan como paso intermedio en el proceso de fabricación para mejorar la estabilidad
dimensional y la mecanibilidad del acero. - Ambos reducen las tensiones, pero el recocido blando modifica la composición química y las propiedades físicas reduciendo la dureza y aumentando la ductilidad, mientras que el eliminado de tensiones no varía este tipo de propiedades.
- Su objetivo es reducir la tensión.
Recocido blando:
- Calentar el acero en toda su masa entre 610 – 650 °C
- Enfriar lentamente al aire.
- El material así alcanzará una dureza de 260 HB .
Eliminación de tensiones:
- Para eliminar las tensiones de la laminación se calienta a 650°C durante dos horas y después se deja enfriar lentamente a 500°C.
TRATAMIENTO TÉRMICO:
Eliminación de tensiones:
- Al igual que en el proceso de fabricación, después del mecanizado, de deformación, de piezas tratadas con envejecimiento o tratamiento subcero, se puede realizar un tratamiento térmico para reducir o eliminar las tensiones internas, sin cambiar la estructura del material ni sus propiedades mecánicas.
- Consultar al tratamentista para determinar la temperatura más adecuada.
Temple:
- Temperatura de precalentamiento 650°C previo a la temperatura de austenización entre 840-880ºC
Revenido:
- Posteriormente se realizará un revenido entre 180-220°C Dureza máxima después del tratamiento térmico 56 HRc

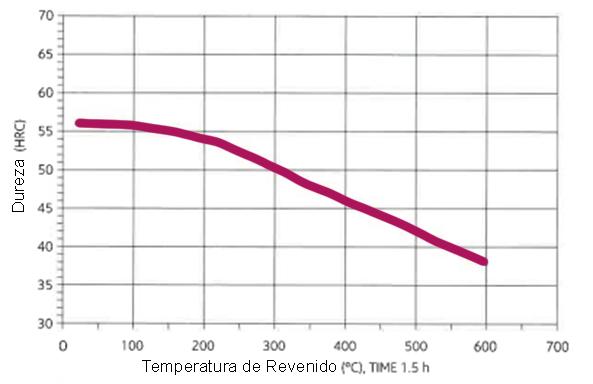

Curva de Revenido:
Solicitar Información
Solicítanos más información y asesoramiento sobre Nuestras Calidades de Aceros o cualquier otra cuestión que tengas y gustosamente te atenderemos.
