Acero Bonac Inox W.Nr:1.2316
Equivalencias:
NOMBRE COMERCIAL
UNE
W.Nr
AFNOR
DIN
AISI
BONAC INOX
1.2316
Z40CD16
X36CrMn17
Composición Química:
C
Mn
Si
Cr
Ni
Mo
V
W
Otros
0.3
1.35
0.35
16.7
Max.1%
1.20
S 0.12
Descripción:
- Acero inoxidable martensítico laminado en caliente, templado y revenido.
- Resistente a la corrosión.
- Dureza uniforme.
- Excelente mecanibilidad debido a su pequeño contenido en azufre.
- Buen pulido y resistencia a la compresión.
- Estado de suministro: Bonificado. 330 HB
Aplicaciones:
- Apropiado para placas soporte para moldes de plástico (PVC,) y caucho, matrices de extrusión, material quirúrgico, cuchillería.
Redondos
Planos
Propiedades físicas (valores medios) a temperatura ambiente:
- Módulo de Elasticidad: [10³ x N/mm 2 ]:210
- Densidad [g/cm 3 ]: 7,71
- Conductividad térmica [W/m.K]: 15
Coeficiente de Expansión Térmica Lineal 10-6 ºC-1
20-100º
20-200º
20-300º
20-400º
20-500º
20-600º
20-700º
10.7
11.7
11.7
11.7
11.8
11.9
12.4
Esta calidad se suministra tratada. Si se quisiera realizar algún tratamiento para conseguir mayor dureza deben de tenerse en cuenta las siguientes instrucciones:
Recocido blando:
- Proteger el acero y calentarlo en toda su masa entre 800-850°C.
- Posteriormente enfriarlo a 20°C por hora hasta 650°C y luego libremente al aire.
- Dureza producida máxima, unos 250 HB
Eliminación de tensiones:
- Para eliminar las tensiones de la laminación se calienta hasta un máximo de 550°C durante dos horas y después se deja enfriar lentamente al aire.
Temple:
- Temperatura de austenización entre 1000-1050°C.
- Enfriar en aceite, horno, o baño caliente a 500-550°C.
Revenido:
- Temperatura de revenido entre 100-200°C
- Dureza posterior al tratamiento 49 HRc

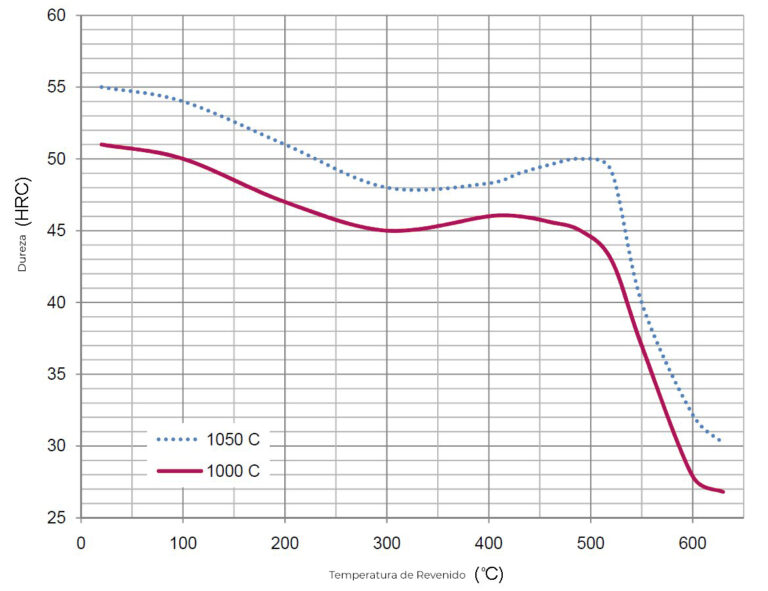

Curva de Revenido:
Solicitar Información
Solicítanos más información y asesoramiento sobre Nuestras Calidades de Aceros o cualquier otra cuestión que tengas y gustosamente te atenderemos.
