CONTACTO

Acero Carre Tratado W.Nr: 1.2358

acero carre 1.2358 tratado

Equivalencias:

NOMBRE COMERCIAL
UNE
W.Nr
AFNOR
DIN
AISI
CARRE
1.2358
60CrMoV18-5

Composición Química:

C
Mn
Si
Cr
Ni
Mo
V
W
Otros
0.6
0.8
0.35
4.5
0.6
0.2

Descripción:

  • Acero para herramientas de trabajo en frío aleado al Cromo Molibdeno Vanadio.
  • Se caracteriza por una alta tenacidad y una alta resistencia al desgaste.
  • Además posee una buena templabilidad y buena estabilidad dimensional.
  • Estado de suministro: Recocido (225 HB) o Tratado (310 HB)

Aplicaciones:

  • Apropiado para estampación de chapa gruesa e inyección durante el procesamiento de plásticos.
  • Punzones complejos, herramientas de corte.

Planos

Propiedades físicas (valores medios) a temperatura ambiente:

  • Densidad [g/cm3]: 7,86
  • Rm: 1.100 N/mm²

Coeficiente de Expansión Térmica Lineal 10-6 ºC-1

20-100º
20-200º
20-300º
20-400º
20-500º
20-600º
20-700º
12.1
13.3
13.8
14.3
14.1
14.2
14.6

Este material se puede suministrar en estado de recocido o tratado.

Recocido blando:

  • Proteger el acero y calentarlo en toda su masa entre 810- 850 °C.
  • Posteriormente enfriarlo a temperatura ambiente.
  • Dureza producida, unos 220 HB

Eliminación de tensiones:

  • Para eliminar las tensiones de la laminación se calienta a 649-677°C durante una hora y después se deja enfriar lentamente.

Temple:

  • Temperatura de austenización entre 950-970°C , normalmente a 960°C.
  • Posteriormente enfriar al aire o en baño de aceite a temperatura ambiente.

Revenido:

  • Temperatura de revenido 150-400°C.
  • Dureza posterior 59-61 HRc

Temperatura de revenido/dureza Rowell (HRc)

100º
200º
250º
300º
400º
500º
550º
600º
650º
59
57
55
54
53
52
52
48
41

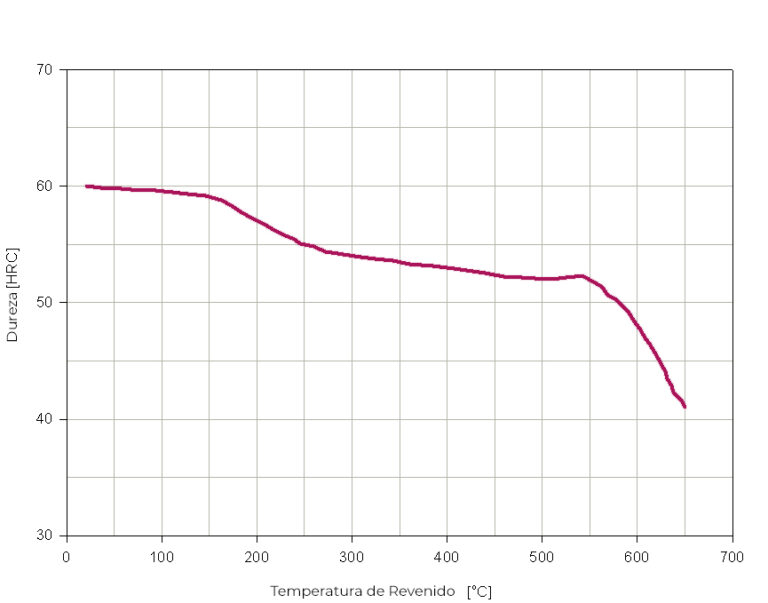

Curva de Revenido:

curva de revenido acero carre tratado 1.2358 aceroscoac

Solicitar Información

Solicítanos más información y asesoramiento sobre Nuestras Calidades de Aceros o cualquier otra cuestión que tengas y gustosamente te atenderemos.

Solicitar Info
