Acero Dexter 67 W.Nr:1.2367 ESR
Equivalencias:
NOMBRE COMERCIAL
UNE
W.Nr
AFNOR
DIN
AISI
DEXTER 67
1.2367
Z38CDV5
X38CrMoV5.1
Composición Química:
C
Mn
Si
Cr
Ni
Mo
V
W
Otros
0.4
0.4
0.4
5
2.98
0.5
Descripción:
- Acero de herramientas para trabajo en caliente con alta resistencia al calor.
- Buena resistencia al tratamiento térmico.
- Alta dureza y tenacidad.
- Estado de suministro: Recocido. 200 HB
- Laminado en caliente.
- Refundido
Aplicaciones:
- Apropiado para herramientas que necesiten resistencia al desgaste, matrices de compresión, troqueles de fundición, matrices de estampación.
Planos
Propiedades físicas (valores medios) a temperatura ambiente:
- Densidad [g/cm3]: 7,83 a 20°C
- Conductividad térmica [W/m.K]: 25,0 a 20°C
Coeficiente de Expansión Térmica Lineal 10-6 ºC-1
20-100º
20-200º
20-300º
20-400º
20-500º
20-600º
20-700º
11.5
12
12.2
12.4
12.8
12.9
13.2
Proceso de fabricación:
- El recocido es un proceso de tratamiento térmico realizado para reducir la dureza, aumentar la ductilidad y ayudar a eliminar las tensiones internas.
- Mejora las propiedades mecánicas del acero y lo hace más manejable.
- Se realiza en el proceso de fabricación previo a recibir los formatos comerciales.
Recocido blando:
- Proteger el acero y calentarlo en toda su masa a 800-840 °C.
- Enfriar la superficie.
- Con ello alcanzará una dureza alrededor de 235 HB.
Recocido de Eliminación de tensiones:
- Para eliminar las tensiones de la laminación se calienta a 650°C durante una hora y después se deja enfriar al aire.
- Esta operación reduce la distorsión durante el tratamiento térmico.
TRATAMIENTO TÉRMICO:
Eliminación de tensiones:
- Al igual que en el proceso de fabricación, después del mecanizado, de deformación, de piezas tratadas con envejecimiento o tratamiento subcero, se puede realizar un tratamiento térmico para reducir o eliminar las tensiones internas.
- Esto busca mejorar la estabilidad dimensional y las propiedades mecánicas de las piezas.
- La eliminación no cambia ni la estructura del material ni sus propiedades mecánicas.
Temple:
- Temperatura de austenización entre 1050-1080°C seguido de un enfriamiento en aceite, aire, baño caliente a 500-550°C durante una hora.
Revenido:
- Dureza máxima 53-57 HRc
Temperatura de revenido/dureza Rowell (HRc)
100º
200º
300º
400º
500º
550º
600º
650º
57
55
54
53
55
56
52
42

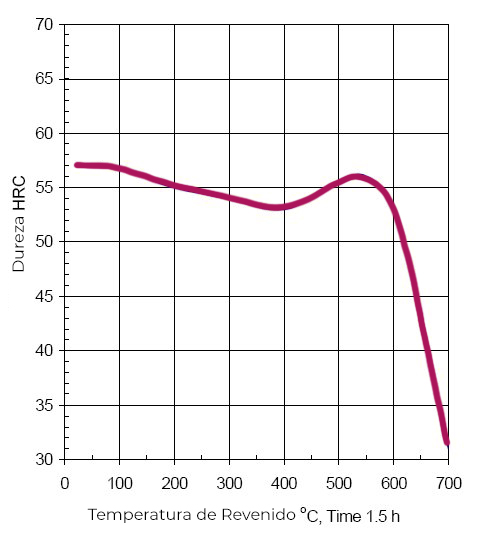

Curva de Revenido:
Solicitar Información
Solicítanos más información y asesoramiento sobre Accrom Plus W.Nr1.2379 o cualquier otra calidad de acero.
