Acero Graco W.Nr:1.2721
Equivalencias:
NOMBRE COMERCIAL
UNE
W.Nr
AFNOR
DIN
AISI
GRACO
F5305
1.2721
55NCV6
50NiCr13
L6
Composición Química:
C
Mn
Si
Cr
Ni
Mo
V
W
Otros
0.5
0.5
0.3
1
3.3
0.3
Descripción:
- Acero para herramientas de gran templabilidad.
- Buena tenacidad y buen pulido.
- Estado de suministro: Recocido 230 HB.
- Laminado en caliente.
Aplicaciones:
- Apropiado para herramientas, estampados pesados, troqueles de cubiertos, medallas, monedas, cuchillería en frío y en caliente.
Formatos:
Redondos
Planos
Propiedades físicas (valores medios) a temperatura ambiente:
- Módulo de Elasticidad: [10³ x N/mm 2 ]:210
- Densidad [g/cm 3 ]: 7,87
- Conductividad térmica [W/m.K]: 30,0
Tratamiento térmico en el proceso de fabricación:
- El recocido y la normalización o alivio de tensiones son procesos de tratamiento térmico que se utilizan como paso intermedio en el proceso de fabricación para mejorar la estabilidad dimensional y la mecanibilidad del acero.
- Ambos reducen las tensiones, pero el recocido blando modifica la composición química y las propiedades físicas reduciendo la dureza y aumentando la ductilidad, mientras que el eliminado de tensiones no varía este tipo de propiedades.
- Su objetivo es reducir la tensión.
Recocido blando:
- Proteger el acero y calentarlo en toda su masa a 610-650 °C.
- Dejar enfriar al aire a temperatura ambiente.
- Este recocido produce una dureza Brinell de 230 HB.
Eliminación de tensiones:
- Después del desbastado en máquina calentar la herramienta en toda su masa a 650°C unas dos horas.
- Enfriar lentamente hasta 500°C y posteriormente a temperatura ambiente.
TRATAMIENTO TÉRMICO:
Eliminación de tensiones:
- Al igual que en el proceso de fabricación, después del mecanizado, de deformación, de piezas tratadas con envejecimiento o tratamiento subcero, se puede realizar un tratamiento térmico para reducir o eliminar las tensiones internas, sin cambiar la estructura del material ni sus propiedades mecánicas.
- Consultar al tratamentista para determinar la temperatura más adecuada.
Temple:
- Temperatura de austenización entre 840-870°C seguido de un temple en baño de sales o en aceite.
Revenido:
- Posteriormente un revenido entre 180-220°C.
- Dureza máxima después de revenido 56 HRc

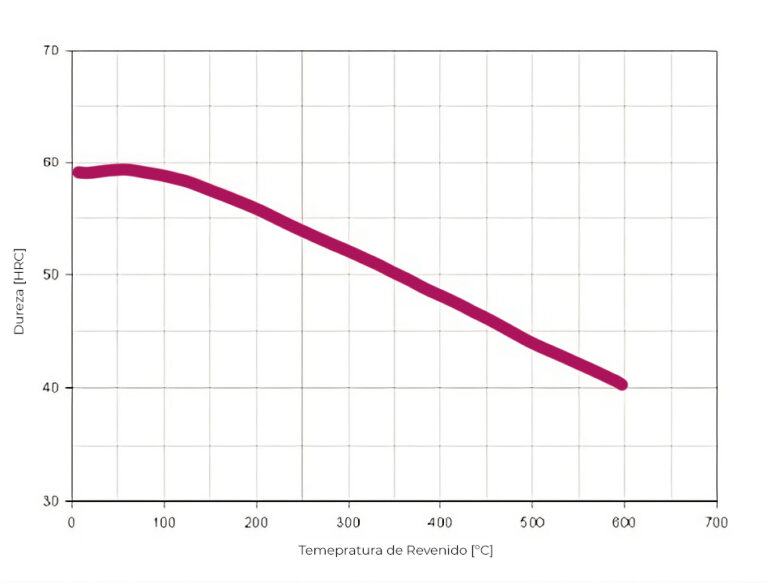

Curva de Revenido:
Solicitar Información
Solicítanos más información y asesoramiento sobre Nuestras Calidades de Aceros o cualquier otra cuestión que tengas y gustosamente te atenderemos.
