Acero SPAC INOX W.Nr.:1.2083
Equivalencias:
NOMBRE COMERCIAL
UNE
W.Nr
AFNOR
DIN
AISI
SPAC INOX
F5263
1.2083
Z40C14
X42Cr13
420
Composición Química:
C
Mn
Si
Cr
Ni
Mo
V
W
Otros
0.45
0.5
0.9
13.6
0.3
Descripción:
- Acero inoxidable martensítico de herramientas para trabajo en frío.
- Buena resistencia a la corrosión, buen pulido, buena mecanibilidad y resistencia al desgaste.
- Estado de suministro: Recocido. 210 HB
Aplicaciones:
- Apropiado para moldes con necesidades de resistencia a la corrosión, PVC, cubertería, quirúrgico, artículos médicos.
- Toda clase de herramientas de corte y cuchillería.
Redondos
Planos
Propiedades físicas (valores medios) a temperatura ambiente:
- Módulo de Elasticidad: [10³ x N/mm 2 ]:210
- Densidad [g/cm 3 ]: 7,80çConductividad térmica [W/m.K]: 24
- Capacidad calorífica específica [J/g.K]: 0,46
Coeficiente de Expansión Térmica Lineal 10-6 ºC-1
20-100º
20-200º
20-300º
20-400º
20-500º
20-600º
20-700º
11.3
11.2
11.4
11.7
12
12.4
12.8
TRATAMIENTO TÉRMICO EN EL PROCESO DE FABRICACIÓN:
- El recocido y la normalización o alivio de tensiones son procesos de tratamiento térmico que se utilizan como paso intermedio en el proceso de fabricación para mejorar la estabilidad
dimensional y la mecanibilidad del acero. - Ambos reducen las tensiones, pero el recocido blando modifica la composición química y las propiedades físicas reduciendo la dureza y aumentando la ductilidad, mientras que el eliminado de tensiones no varía este tipo de propiedades.
- Su objetivo es reducir la tensión.
Recocido blando:
- Proteger el acero y calentarlo en toda su masa entre 760-800 °C.
- Posteriormente enfriarlo a temperatura ambiente.
- Dureza producida máxima, unos 240 HB
Eliminación de tensiones:
- Para eliminar las tensiones de la laminación se calienta a 650°C durante dos horas y después se deja enfriar lentamente a 500°C.
TRATAMIENTO TÉRMICO:
Eliminación de tensiones:
- Al igual que en el proceso de fabricación, después del mecanizado, de deformación, de piezas tratadas con envejecimiento o tratamiento subcero, se puede realizar un tratamiento térmico para reducir o eliminar las tensiones internas, sin cambiar la estructura del material ni sus propiedades mecánicas.
- Consultar al tratamentista para determinar la temperatura más adecuada.
Temple:
- Temperatura de precalentamiento 600-850°C.
- Posteriormente la temperatura de austenización entre 1000-1050°C.
- Enfriar en aceite, horno, o baño calinte de aire a 500-550°C.
- Proteger la herramienta contra la descarburación y oxidación durante el tratamiento.
Revenido:
- Temperatura de revenido entre 250-570°C.
- Dureza posterior 54-55 HRc
Resistencia a la corrosión:
- El 1.2083 (Spac Inox) es resistente a la corrosión de la atmósfera (oxígeno), agua fría, ácidos, líquidos alcalinos, zumos, líquidos vegetales.

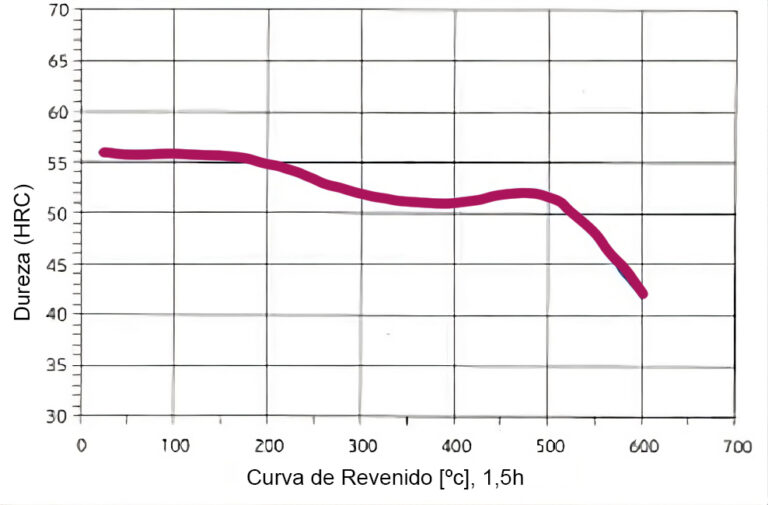

Curva de Revenido:
Solicitar Información
Solicítanos más información y asesoramiento sobre Nuestras Calidades de Aceros o cualquier otra cuestión que tengas y gustosamente te atenderemos.
