CONTACTO

Acero Spac Plus 90 W.Nr:1.4112

Acero Spac Plus 90 W.Nr: 1.4112 aceroscoac

Equivalencias:

NOMBRE COMERCIAL
UNE
W.Nr
AFNOR
DIN
AISI
SPAC PLUS 90
1.4112
X90CrMoV18
440B

Composición Química:

C
Mn
Si
Cr
Ni
Mo
V
W
Otros
0.9
0.5
0.45
18
1.1
0.1

Descripción:

  • Acero inoxidable martensítico para trabajo en frío, de alta pulibilidad, excelente resistencia al desgaste y a la erosión.

Aplicaciones:

  • Apropiado para rodillos, placas de desgaste, componentes de corte e instrumental quirúrgico o donde la necesidad de dureza sea mayor pero la propiedad de inoxidabilidad sea más importante.

Redondos

Planos

Propiedades físicas (valores medios) a temperatura ambiente:

  • Módulo de Elasticidad: [10³ x N/mm 2 ]: 190-210
  • Densidad [g/cm 3 ]: 7,69
  • Conductividad térmica [W/m.K]: 15,0

Coeficiente de Expansión Térmica Lineal 10-6 ºC-1

20-100º
20-200º
20-300º
20-400º
20-500º
20-600º
20-700º
9.8
10.5
10.9
11.2
11.3
11.3
11.5

TRATAMIENTO TÉRMICO EN EL PROCESO DE FABRICACIÓN:

  • El recocido y la normalización o alivio de tensiones son procesos de tratamiento térmico que se utilizan como paso intermedio en el proceso de fabricación para mejorar la estabilidad
    dimensional y la mecanibilidad del acero.
  • Ambos reducen las tensiones, pero el recocido blando modifica la composición química y las propiedades físicas reduciendo la dureza yaumentando la ductilidad, mientras que el eliminado de tensiones no varía este tipo de propiedades.
  • Su objetivo es reducir la tensión.

Recocido blando:

  • Proteger el acero y calentarlo en toda su masa entre 810- 860 °C.
  • Posteriormente enfriarlo a temperatura ambiente.
  • Dureza producida, unos 260 HB

Eliminación de tensiones:

  • Para eliminar las tensiones de la laminación se calienta a 649-677°C durante una hora y después se deja enfriar lentamente.

tratamiento térmico:

Eliminación de tensiones:

  • Al igual que en el proceso de fabricación, después del mecanizado, de deformación, de piezas tratadas con envejecimiento o tratamiento subcero, se puede realizar un tratamiento térmico para reducir o eliminar las tensiones internas, sin cambiar la estructura del material ni sus propiedades mecánicas.
  • Consultar al tratamentista para determinar la temperatura más adecuada.

Temple:

  • Temperatura de austenización entre 1000-1050°C.
  • Posteriormente enfriar en aceite a temperatura ambiente.
  • Dureza posterior 56-58 HRc

Revenido:

  • Temperatura mínima de revenido 180°C.
  • Dureza máxima 56 HRc

Temperatura de revenido/dureza Rowell (HRc)

100ºC
200ºC
300ºC
400ºC
500ºC
550ºC
600ºC
650ºC
56
54
52
53
54
51
40
33

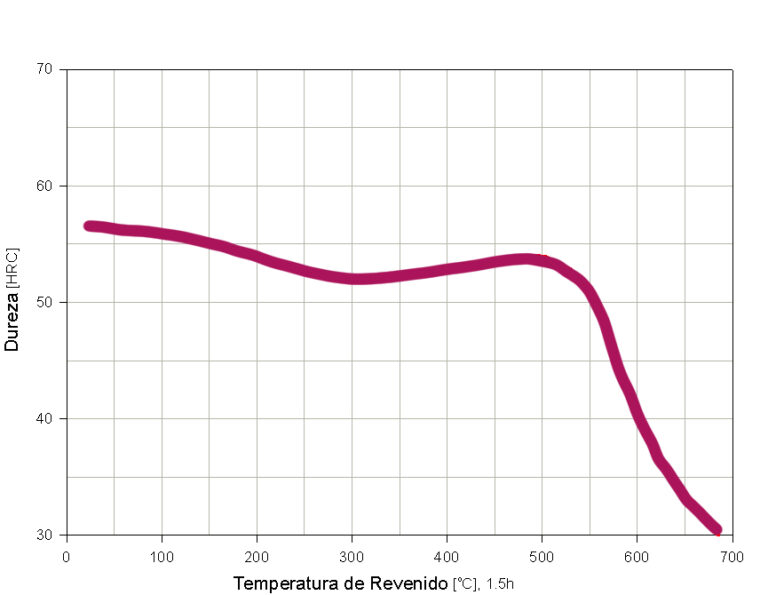

Curva de Revenido:

curva de revenido acero carre tratado 1.2358 aceroscoac

Solicitar Información

Solicítanos más información y asesoramiento sobre Nuestras Calidades de Aceros o cualquier otra cuestión que tengas y gustosamente te atenderemos.

Solicitar Info
