Acero TCA Excel W.Nr:1.2344 ESR

Acero TCA Excel W.Nr: 1.2344 ESR aceroscoac

Equivalencias:

NOMBRE COMERCIAL
UNE
W.Nr
AFNOR
DIN
AISI
TCA EXCEL
F531
1.2344 ESR
Z40CDV5
X40CrMoV5.1
H13

Composición Química:

C
Mn
Si
Cr
Ni
Mo
V
W
Otros
0.39
0.4
1.0
5.3
1.4
0.9

Descripción:

  • Acero refundido (ESR) para trabajo en caliente con alta resistencia a la fatiga térmica.
  • Buena resistencia mecánica y alta tenacidad y ductibilidad en todas las direcciones.
  • Estabilidad dimensional.
  • Mantiene la dureza y la tenacidad a elevadas temperaturas.
  • Estado de suministro: Recocido a unos 185HB.
  • Admite nitruración, recubrimientos tipo cromo-duro, fotograbado, y una alta capacidad de pulido después del rectificado.

Aplicaciones:

  • Utillajes con altas prestaciones, fundición, extrusión, estampación en caliente, moldes de inyección y compresión, útiles en frío de grandes exigencias, embutición de chapa gruesa donde la resistencia al desgaste no sea un factor fundamental.

Redondos

Planos

Propiedades físicas (valores medios) a temperatura ambiente:

  • Módulo de Elasticidad: [10³ x N/mm 2 ]:215
  • Densidad [g/cm 3 ]: 7,78
  • Conductividad térmica [W/m.K]: 25,0
  • Resistencia eléctrica [Ohm mm 2 /m]: 0,52
  • Capacidad calorífica específica [J/g.K]: 0,46

Conductividad Térmica W/m.K:

  • 20 °C    500 °C    600 °C
      25           28            29

Densidad g/cm3:

  • 20 °C    500 °C     600°C
    7.78       7.63          7.56

Coeficiente de Expansión Térmica Lineal 10-6 ºC-1

20-100º
20-200º
20-300º
20-400º
20-500º
20-600º
20-700º
10.7
11.9
12.1
12.4
12.6
13.1
13.5

TRATAMIENTO TÉRMICO EN EL PROCESO DE FABRICACIÓN:

  • El recocido y la normalización o alivio de tensiones son procesos de tratamiento térmico que se utilizan como paso intermedio en el proceso de fabricación para mejorar la estabilidad
    dimensional y la mecanibilidad del acero.
  • Ambos reducen las tensiones, pero el recocido blando modifica la composición química y las propiedades físicas reduciendo la dureza y aumentando la ductilidad, mientras que el eliminado de tensiones no varía este tipo de propiedades.
  • Su objetivo es reducir la tensión.

Recocido blando:

  • Proteger el acero y calentarlo en toda su masa a 760-820 °C.
  • Con ello alcanzará una dureza alrededor de 225 HB.

Tratamiento Térmico:

  • Al igual que en el proceso de fabricación, después del mecanizado, de deformación, de piezas tratadas con envejecimiento o tratamiento subcero, se puede realizar un tratamiento térmico para reducir o eliminar las tensiones internas, sin cambiar la estructura del material ni sus propiedades mecánicas.
  • Consultar al tratamentista para determinar la temperatura más adecuada.

Temple:

  • Temperatura de precalentamiento 750 C° Temperatura de austenización entre 1020-1060°C seguido de un enfriamiento en aceite.

Revenido:

  • Realizar dos o tres revenidos cuando el utillaje alcance entre los 50-70 °C La temperatura mínima de revenido son 180 °C
  • El rango de revenido es entre 425-525°C.
  • Dureza máxima 55 HRc.

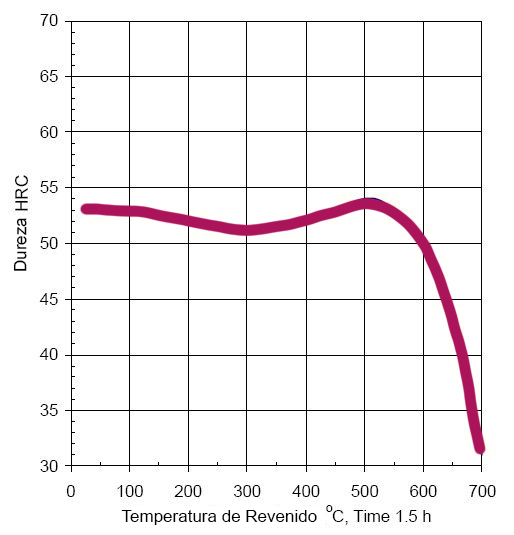

Curva de Revenido:

curva revenido tca excel acero 1.2344 ESR
