Acero UDDAX + S W.Nr:1.2312

Equivalencias:

NOMBRE COMERCIAL

UNE

W.Nr

AFNOR

DIN

AISI

UDDAX + S

1.2312

40CMD8S

40CrMnS8-6

P20+S

Composición Química:

Otros

0.4

1.5

0.3

1.9

0.2

0.1

s 0.05

Descripción:

Acero de herramientas para trabajo en frío.
Buena mecanibilidad y un buen pulido.
Admite nitruración.
Buena soldabilidad con los métodos habituales.
Estado de suministro: Bonificado a 280 HB

Aplicaciones:

Apropiado para moldes de inyección de plástico.
Soplado.
Ejes, sufrideras, troqueles de martillos de forja.
Por su contenido en azufre se utiliza también en moldes de inyección de grandes dimensiones.

Redondos

Planos

Propiedades físicas (valores medios) a temperatura ambiente:

Módulo de Elasticidad: [10³ x N/mm 2 ]:210
Densidad [g/cm 3 ]: 7,83
Conductividad térmica [W/m.K]: 34,0

Coeficiente de Expansión Térmica Lineal 10-6 ºC-1

20-100º

20-200º

20-300º

20-400º

20-500º

20-600º

20-700º

11.7

13.1

13.5

14.5

14.6

14.7

TRATAMIENTO TÉRMICO EN EL PROCESO DE FABRICACIÓN:

El recocido y la normalización o alivio de tensiones son procesos de tratamiento térmico que se utilizan como paso intermedio en el proceso de fabricación para mejorar la estabilidad
dimensional y la mecanibilidad del acero.
Ambos reducen las tensiones, pero el recocido blando modifica la composición química y las propiedades físicas reduciendo la dureza yaumentando la ductilidad, mientras que el eliminado de tensiones no varía este tipo de propiedades.
Su objetivo es reducir la tensión.

Recocido blando:

Proteger el acero y calentarlo en toda su masa a 710°-740 °C.
Enfriar lentamente a temperatura ambiente.
Con ello alcanzará una dureza alrededor de 230 HB.

Eliminación de tensiones:

Para eliminar las tensiones del mecanizado se calienta toda la herramienta a 650° – 680°C manteniéndolo así entre una hora y dos horas, seguido de un enfriamiento al aire.
Este material está destinado a usarse en estado de templado y revenido en la forma que se suministra.
No obstante, cuando el acero deba someterse a algún tratamiento para conseguir mayor dureza.
Para poder realizar este tratamiento térmico en este material es necesario que vuelva a estado de recocido.

Temple:

Temperatura de austenización entre 830-880°C seguido de un enfriamiento en aceite, al aire o baño en caliente a una temperatura de entre 180-220°C.

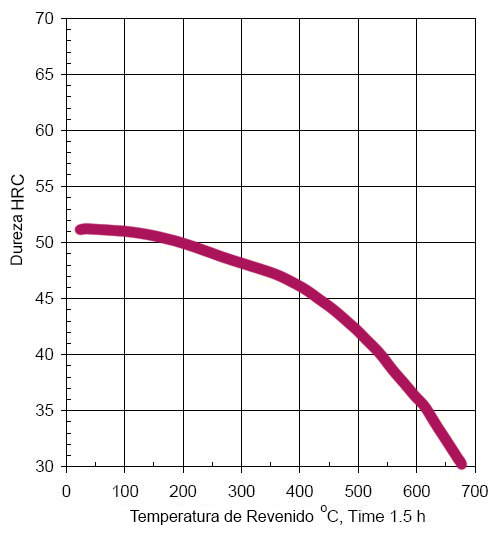

Con esto el material alcanzaría una dureza 50 HRc.
