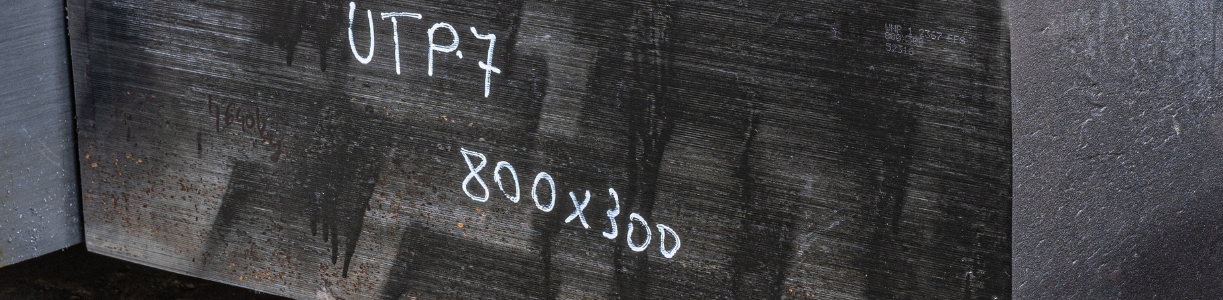

Acero UTP 7 ESR
Equivalencias:
NOMBRE COMERCIAL
UNE
W.Nr
AFNOR
DIN
AISI
UTP 7 ESR
Composición Química:
C
Mn
Si
Cr
Ni
Mo
V
W
Otros
0.52
0.30
0.25
4.8
0.6
3.0
0.6
Descripción:
- Acero de herramientas para trabajo en caliente.
- Es un acero que tienen una gran tenacidad, una alta dureza para el trabajo adecuada a las tensiones requeridas, con una alta conductividad térmica, un buen pulido, excelente dureza, muy limpio de impurezas gracias a un proceso ESR muy exhaustivo, y una excelente homogeneidad en su estructura.
- Estado de suministro: Recocido. 229 HB
- Laminado en caliente.
- Refundido
Aplicaciones:
- Apropiado para fabricación de matrices de forja, matrices de fundición de aluminio, para extrusión, estampación en caliente, herramientas en caliente y la industria de cuchillería y corte.
Planos
Propiedades físicas (valores medios) a temperatura ambiente:
- Módulo de Elasticidad: [10³ x N/mm 2 ]:215
- Densidad [g/cm 3 ]: 7,80 a 20°
- Conductividad térmica [W/m.K]: 32,0 a 20°C
- Resistencia eléctrica [Ohm mm 2 /m]: 0,50
Coeficiente de Expansión Térmica Lineal 10-6 ºC-1
20-100º
20-200º
20-300º
20-400º
20-500º
20-600º
11.6
11.6
11.8
12.1
12.4
12.1
TRATAMIENTO TÉRMICO EN EL PROCESO DE FABRICACIÓN:
- El recocido y la normalización o alivio de tensiones son procesos de tratamiento térmico que se utilizan como paso intermedio en el proceso de fabricación para mejorar la estabilidad
dimensional y la mecanibilidad del acero. - Ambos reducen las tensiones, pero el recocido blando modifica la composición química y las propiedades físicas reduciendo la dureza y aumentando la ductilidad, mientras que el eliminado de tensiones no varía este tipo de propiedades.
- Su objetivo es reducir la tensión.
Recocido blando:
- Proteger el acero y calentarlo en toda su masa a 780-840 °C.
- Enfriar la superficie entre 10 y 20°C por hora hasta los 600°C.
- Después enfriar al aire.
- Con ello alcanzará una dureza alrededor de 229 HB.
Eliminación de tensiones:
- Para eliminar las tensiones de la laminación se calienta la pieza entre 650°-700°C durante dos horas y después se deja enfriar al aire a temperatura ambiente a 20°C hora.
TRATAMIENTO TÉRMICO:
Eliminación de tensiones:
- Al igual que en el proceso de fabricación, después del mecanizado, de deformación, de piezas tratadas con envejecimiento o tratamiento subcero, se puede realizar un tratamiento térmico para reducir o eliminar las tensiones internas, sin cambiar la estructura del material ni sus propiedades mecánicas.
- Consultar al tratamentista para determinar la temperatura más adecuada.
Temple:
- Precalentar la herramienta a unos 650°C , temperatura de austenización entre 1040-1060°C.
- Enfriar al aire, en aceite, en horno, o en baño de sales a 500-550°C
Revenido:
- El revenido se realiza inmediatamente después del tratamiento.
- Cuando la pieza alcanza entre 70 y 90°C se recomienda dar en esta calidad tres revenidos.
- El primero transforma la austenita retenida disminuyéndola.
- El segundo, forma la nueva estructura martensita, y el tercero estabiliza la microestructura del material.
- Dureza máxima 62 HRc

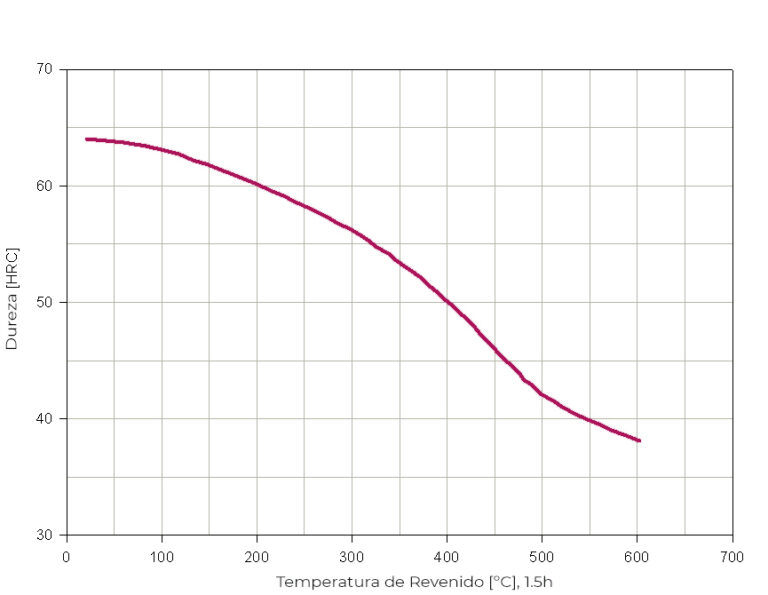

Curva de Revenido:
Solicitar Información
